Komponen Penting Alat Pendingin

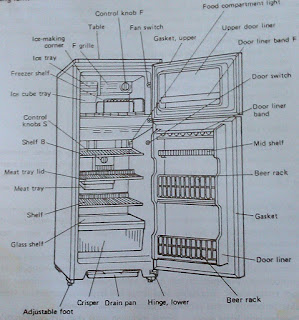

Yang dimaksud dengan alat pendingin adalah suatu unit electronik yang berfungsi untuk mendinginkan ruangan yang dapat berdampak pada isi ruangan tersebut. Yang termasuk alat pendingin diantaranya adalah AC, kulkas, chiller, showcase, freezer box, cool room dan sejenisnya.
Bagian-bagian penting daripada alat pendingin dapat dibedakan menjadi dua jenis komponen, yaitu komponen mekanikal dan komponen kelistrikan.
KOMPONEN MEKANIKAL ALAT PENDINGIN
Kompresor
Kompresor memompa bahan pendingin ke seluruh sistem. Gunanya adalah untuk menghisap gas tekanan rendah dan suhu terendah dari evaporator dan kemudian menekan/memampatkan gas tersebut, sehingga menjadi gas dengan tekanan dan suhu tinggi, lalu dialirkan ke kondensor.
Jadi kerja kompresor adalah untuk;
- Menurunkan tekanan di evaporator, sehingga bahan pendingin cair di evaporator dapat menguap pada suhu yang lebih rendah dan menyerap lebih banyak panas dari sekitarnya.
- Menghisap gas bahan pendingin dari evaporator, lalu menaikkan tekanan dan suhu gas bahan pendingin tersebut, dan mengalirkannya ke kondensor sehingga gas tersebut dapat mengembun dan memberikan panasnya pada medium yang mendinginkan kondensor.
- Kompresor Torak, kompresinya dikerjakan oleh torak.
- Kompresor Rotasi, kompresinya dikerjakan oleh blade atau vane dan roller
- Kompresor Centrifugal, kompresor centrifugal tidak mempunyai alat-alat tersebut kompresi timbul akibat gaya centrifugal yang terjadi karena gas diputar oleh putaran yang tinggi kecepatannya dan impeller.
Ketiga macam kompresor mempunyai keunggulan masing-masing. Pemakaiannya ditentukan oleh besarnya kapasitas, penggunaannya, instalasinya dan jenis bahan pendingin yang dipakai.
Kondensor
Kondensor adalah suatu alat untuk merubah bahan pendingin dari bentuk gas menjadi cair. Bahan pendingin dari kompresor dengan suhu dan tekanan tinggi, panasnya keluar melalui permukaan rusuk-rusuk kondensor ke udara. Sebagai akibat dari kehilangan panas, bahan pendingin gas mula-mula didinginkan menjadi gas jenuh, kemudian mengembun berubah menjadi cair.
Evapurator
Evaporator adalah suatu alat dimana bahan pendingin menguap dari cair menjadi gas. Melalui perpindahan panas dari dinding-dindingnya, mengambil panas dari ruangan di sekitarnya ke dalam sistem, panas tersebut lalu di bawa ke kompresor dan dikeluarkan lagi oleh kondensor.
Saringan/filter
Saringan untuk AC dibuat dari pipa tembaga berguna untuk menyaring kotoran-kotoran di dalam sistem, seperti : potongan timah, lumpur, karat, dan kotoran lainnya agar tidak masuk ke dalam pipa kapiler atau keran ekspansi.
Saringan harus menyaring semua kotoran di dalam sistem, tetapi tidak boleh menyebabkan penurunan tekanan atau membuat sistem menjadi buntu.
Pipa Kapiler
Pipa kapiler gunanya adalah untuk :- Menurunkan tekanan bahan pendingin cair yang mengalir di dalam pipa tersebut.
- Mengontrol atau mengatur jumlah bahan pendingin cair yang mengalir dari sisi tekanan tinggi ke sisi tekanan rendah.
Keran Expansi
Keran ekspansi ada 2 macam:
- Automatic Expasion Valve
- Thermostatic Expansion Valve
Thermostatic Exspansion Valve lebih baik dan lebih banyak dipakai, tetapi pada AC hanya dipakai automatic expansion valve, maka disini kita hanya akan membicarakan automatic expansion valve saja. Gunanya untuk menurunkan cairan dan tekanan evaporator dalam batas-batas yang telah di tentukan dengan mengalirkan cairan bahan pendingin dalam jumlah yang tertentu ke dalam evaporator.
Bahan Pendingin
Bahan pendingin adalah suatu zat yang mudah di rubah bentuknya dari gas menjadi cair atau sebaliknya, dipakai untuk mengambil panas dari evaporator dan membuangnya di kondensor.
Bahan pendingin diantaranya yang dewasa ini banyak dan secara umum digunakan adalah Refrigerant-11 (R-11), R-12, R-13, R-22, R32, R410A
Minyak Kompresor
Minyak kompresor untuk mesin-mesin pendingin harus mempunyai sifat-sifat yang khusus untuk keperluan ini. Minyak kompresor dipakai untuk melindungi dan melumasi bagian-bagian yang bergerak dari kompresor. Karena dalam kenyataan minyak kompresor selalu berhubungan, bahkan bercampur dengan bahan pendingin di dalam kompresor dan mengalir bersama-sama ke semua bagian dari sistem.
Minyak harus tahan terhadap suhu dan tekanan yang tinggi dari kompresor dan tetap dapat memberikan pelumasan dan melindungi bagian-bagian kompresor yang bergerak agar jangan aus dan rusak.
KOMPONEN KELISTRIKAN ALAT PENDINGIN (AC)
Operation Kontrol
Semua air conditioner mempunyai operation control atau kontrol panel yang terdiri dari 3 bagian :- Selector switch (pengatur hubungan) atau main switch. Macamnya ada 2 : Rotation Switch (putar) dan Push Switch (tekan). Fungsi dari keduanya adalah sama, untuk menjalankan fan saja atau menjalankan fan dari kompresor bersama-sama.
- Thermostat (pengatur suhu), sering juga dinamakan Air temperatur control gunanya adalah : mengatur batas-batas suhu di dalam ruangan, mengatur lamanya kompresor berhenti, dan menghentikan, menjalankan kembali kompresor secara otomatis.
- Ventilation control (pengatur aliran udara), ada yang berbentuk knop yang di putar atau batang yang digerakkan ke kanan/ ke kiri atau ke atas/ke bawah untuk mendapatkan kedudukan Close : tidak ada udara yang masuk atau ke luar, open : damper terbuka ke dalam untuk mengalirkan udara ke luar dari kamar, Fresh: damper terbuka ke luar, untuk mengalirkan udara segar dari luar masuk ke dalam kamar.
Overload Motor Protector/Pengaman Motor
Dipasang untuk melindungi kompresor, yang memakai bi-metal dan heater. Bekerjanya dipengaruhi oleh amper yang terlalu besar dan panas dari motor atau kompresor. Bi-metal ini di hubungkan oleh kontak-kontak, yang dapat membuka kontaknya apabila amper yang lewat terlalu besar dan panas dari motor atau kompresor yang terlalu tinggi. Setelah lewat beberapa menit motor dan kompresor menjadi dingin, dan kontak-kontak dapat berhubungan kembali.Start Capasitor/Kapasitor
Start capacitor direncanakan untuk dipakai dalam waktu yang singkat paling lama 3 detik dan tidak berulang-ulang. Biasanya hanya di perlukan waktu 1 detik untuk memutar motor yang besar sampai 7 hp, sangat jarang yang memerlukan waktu start sampai 3 detik. Pada kompresor hermetik, start capacitor harus dipakai dengan relay, untuk menghubungkan dan melepaskan kembali aliran listrik dari start capcitor.Run Capasitor
Run capacitor dapat memperbaiki effisiensi dengan mempertinggi atau memperbaiki faktor kerja dan menurunka amper. Menjalankan motor tanpa run capacitor yang tepat, dapat menurunkan kopel, faktor kerja, effisiensi, sedangkan ampernya naik. Run capacitor rusak dapat menyebabkan motor terbakar.Starting Relay
Starting relay pada kompresor hermetik unit adalah suatu switch yang bekerja otomatis, berdasarkan magnit yang dibangkitkan untuk menghubungkan dan melepas hubungan listrik dari start capacitor atau lilitan bantu, setelah motor mencapai putaran penuh.Motor Listrik untuk Kompresor Hermetik
Kompresor hermetik mempunyai motor listrik, dimana motor dan kompresor berada di dalam rumah yang tertutup rapat. Rotor dan motor menjadi satu dengan poros kompresor, maka jumlah putaran motor dan kompresor sama.
Motor listrik satu phase untuk kompresor hermetik harus mempunyai starting kopel yang kuat dan effisiensi kerja yang baik. Motornya terutama mendapat pendinginan dari bahan pendingin yang dihisap dari evaporator, maka kompresor hermetik tidak boleh dijalankan untuk jangka waktu yang lama tanpa mendapat pendingin yang cukup.
